电磁明渠测流箱是一款基于法拉第电磁感应定律的高精度测流设备。

电磁明渠测流箱采用接触式测量方式，传感器直接与水体接触，通过测量水流切割磁感线产生的感 应电动势来精确计算水体平均流速，不受水质浑浊度、漂浮物或水温变化的影响，具备极高的测量精度 与稳定性。集成了信号处理、数据运算与无线通信模块，可同时采集流速、水位数据，并自动换算为瞬 时流量与累计流量。设备采用全密闭防水结构与低功耗设计，支持市电、太阳能等多种供电模式，并通 过4G/NB-IOT 网络实现数据远程传输。特别适合泥沙大的水质测量，测量精度高，使用范围广，为水资 源管理提供可靠的数据依据。



》产品特点和优势

◆双向流量测量                   ◆测量精度高                     ◆材料耐腐蚀
◆水质适用范围广                 ◆多种通讯方式                   ◆安装维护方便

*支持定制，可选择带除泥沙装配功能

》 产品参数



材质	不锈钢、铝型材	累计流量最大值	9999999999
尺寸	200~2000	瞬时流量最大值	10000
精准度	水位2□、流速0.5%、系统≤2.5%	流速显示最大值	19.999
测量范围	流速0.01-10m/s	液位显示最大值	19.999
电源	3.6V/12V/24V/220V等(可多选)	防护等级	IP65
信号电缆	标配10米(可定制)	流速传感器	法拉第电磁感应定律原理
通讯	RS485   modbus(RTU)协议	液位传感器	压力、超声波、雷达等
功耗	<5W	可选配件	太阳能供电、支架、通讯模块等



》产品功能



◆ 测量系统可以测量液位、平均流速和累积流量。

◆合理的数学模型加上先进的工艺技术多对电极自动跟踪测量，可以精准测量不同形式的断面流速。

◆ 测量范围广：0.01-10M/S。

◆ 双向流量测量。

◆ 测量不受水中漂浮物、泥沙含量、水位变化、温度的影响。

◆ 流速传感器安装方便、对水流不产生阻力。

◆标准断面不需要改造即可直接安装，安装施工难度小、费用低。

◆仪表显示功能：可同时显示水位、断面平均流速、断面瞬时流量、累计流量等。

◆仪表具有标准的 MODBUS(RTU)   输出的485接口、双路模拟量输入接口配套使用。

◆可搭配闸门同时使用，实现精准的测控一体化。可测量闸前及闸后水位、闸门开度等。

◆具有数据永久保存功能，可在长期断电的情况下保存设置参数和流量值。

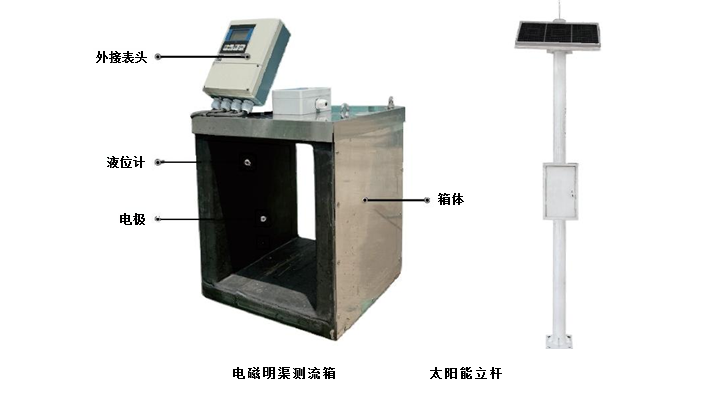

》 产品结构







说 明：可选配件如太阳能供电系统、支架、支架预埋件、不锈钢仪表箱、电池地埋箱通讯 模块、压力传感器、超声波传感器、雷达传感器等。
