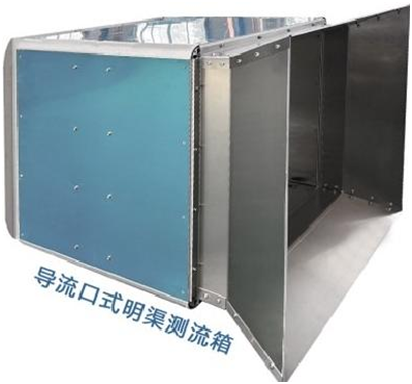

超声波明渠测流箱，学名叫做“时差法超声波明渠流量计”,俗称“明渠测流箱”。内置先进的算 法模型，可自动根据渠道断面形状换算成瞬时流量与累计水量。具有测量精准、抗干扰能力强等特点。
超声波明渠测流箱采用流速面积法原理：流速测量基于超声波时差法原理，采用多对换能器分层测 量流速。水位测量采用电子水尺或超声波水位计以及超声波换能器三种方式，计算主机通过对三个水位 测量结果比对后选择可信的水位值用于流量计算，可保证在不满流的形况下测量流量。
》产品特点和优势
◆模块化设计 ◆高精度水尺 ◆错层测量流速
◆本地及远程控制 ◆实时数据监测 ◆多种输出接口
*支持定制，可根据水质情况选择公司的专利产品
》产品参数
材质 | 不锈钢、铝型材 | 流速测量原理 | 超声波时差法 |
内径宽 | 200~4000 | 精度等级 | 2级 |
内径高 | 200~4000 | 计量精度 | ±2% |
换能器对数 | 4~32声道 | 液位测量 | 电子水尺、超声波液位计 |
换能器分布方式 | 交叉分布 | 液位精度 | ±2.50 |
采集频率 | 8~24Hz(出场预设) | 防护等级 | IP68 |
通讯 | RS485modbus协议
(黄线：RS485A、绿线： RS485B)
| 校准方式 | 出厂前实流标定 |
功耗 | ≤40mA(不含水尺)
≤50mA(含水尺)
| 校准模式 | 出厂前实流标定 |
》产品功能
◆ 流量测量：采用超声波时差法原理，对开放通道中 的流体流量进行准确测量。
◆ 流速测定：具备流速测定功能，可以测量水体的流 速，为流量计算提供数据支持。
◆ 数据输出：提供多种数据输出选项，包括4-20mA 的电流信号、RS485 通讯协议等，便于与数据采集系统 或 PLC 集成。
◆水位追踪：实时监测水位变化，根据水位和流速数据计算出流量。
◆自动补偿：泥沙淤积自动补偿，当泥沙淤积到换能器时，能自动识别并减去相应的淤积厚度，合理计算流量。内置温度补偿功能，自动调整超声波传播时间，确保在不同水温条件下能保持测量的准确性。
◆易于安装：设计考虑到现场安装的便捷性，无需中断水流即可安装设备。
◆维护简单：不锈钢材质外壳和超声波传感器的非接触式测量方式，大大减少了维护工作和成本。
◆显示与操作：配备直观的显示屏和操作界面，方便用户现场读取数据和进行设备设置。
◆防护等级：具有较高的防护等级，能够适应恶劣的户外环境和水质条件。

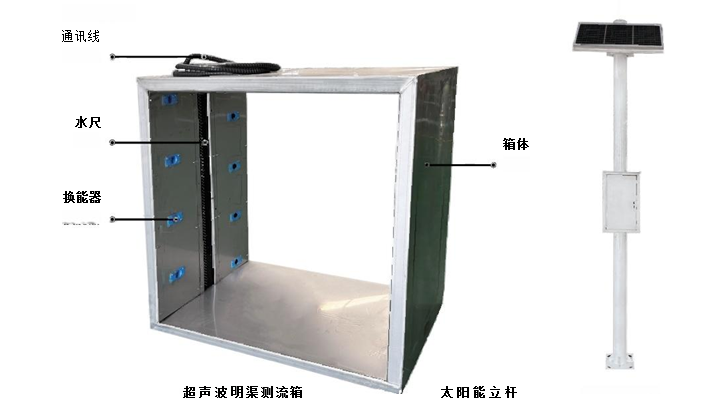

》产品结构
