梯形明渠测流箱是我公司专为标准化梯形渠道结构设计的专利产品。本产品集高精度水位传感与先 进测流算法于一体，通过精准测量实时水位，并依据梯形渠道的标准坡比与尺寸，自动计算过水断面面 积与瞬时流量，实现对渠道水情的精准、连续监测。

除专项优势外，梯形明渠测流箱在保留矩形超声波测流箱全部功能的基础上，针对梯形断面的水力 特性进行了专项优化，实现精准的流量监测与智能化管理。广泛适用于大中小型灌区、农业节水灌溉、

水文监测及水资源计量调度等领域，是一款功能 全面、部署便捷的智能测流解决方案。



》产品特点和优势

◆错层测量流速                   ◆高精度水尺                     ◆耐腐蚀材料

◆实时数据监测                   ◆多种输出接口                   ◆安装维护方便

*支持定制，可根据水质情况选择公司的专利产品



》 产品参数

材质	304不锈钢、航空铝型材	流速测量原理	流速面积法、时差平均流速法 淤泥厚度去除法
测速距离	0.3~15m	精度等级	2级
换能器对数	3~32声道	计量精度	±2%
换能器频率	1MHz	液位测量	电子水尺、超声波以及雷达水位计
换能器分布方式	交叉分布	液位精度	±2.50
采集频率	8~24Hz(出场预设)	防护等级	IP68
通讯	4G、RS485、modbus协议	校准方式	出厂前静态和动态流量标定
功耗	≤40mA(不含水尺) ≤50mA(含水尺)	校准模式	出厂前实流标定

》 产品功能

◆梯形设计：根据实地测量的梯形渠道尺寸设计，精准加工，保证了尺寸、形状的准确性。

◆逻辑算法：采用创新的逻辑算法，可准确计算出过水截面积，保证了流量的准确性。

◆模块化设计：各部件可拆卸，计量模块可更换，电子水尺可拆卸冲洗或更换。

◆泥沙淤泥算法：当渠道底部有泥沙淤积时，可根据换能器间距自动减去淤积高度，保证流量的准确 性。

◆多样化计量：可根据需要，采用雷达水位计量或超声波水位计量等。可根据渠道大小，增加超声波 换能器，适应工况变化。

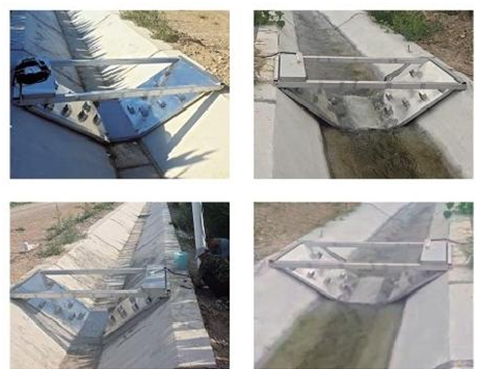

◆安装方便：根据梯形渠道实况设计，不需要破坏梯形渠道，直接安装，省时省力。

◆防护等级：具有较高的防护等级，能够适应恶劣的户外环境和水质条件。

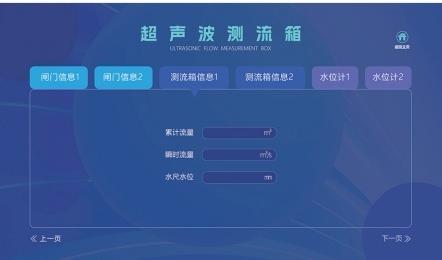

◆显示与操作：配备直观的显示屏和操作界面，方便用户现场读取数据和进行设备设置。

◆维护简单：不锈钢材质的外壳和超声波传感器的非接触式测量方式，大大减少了维护工作和维护成本。

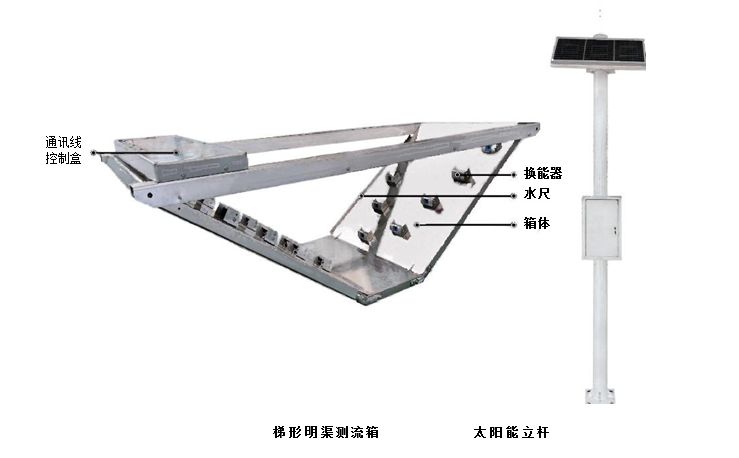

》 产品结构
