》闸门改造概述

当前灌区及农田灌溉系统中大量使用的传统铸铁闸门与钢制闸门，在向智能化升级过程中面临核心难题：传统改造方案需分别配置动力、控制与供电系统，现场安装复杂、调试周期长，导致整体改造成本居高不下，甚至超过全新智能闸门的价格，违背了“利旧改造”的初衷。

针对这一行业困境，我公司基于大量现场改造经验，成功研发出一体式闸门改造系统。

该系统分为两种：直流电机闸门改造系统和交流电机闸门改造系统。本系统将供电单元、动力驱动与智能控制系统高度集成，在出厂前完成所有模块的组装与调试，成即装即用的标准化改造套件。现场施工时，只需将整套系统直接安装于原有闸门基础上，即可 快速实现老闸门的智能化升级。

》设备组成

◆供电电源         ◆集中式智能启闭机

◆防护箱单元       ◆控制通讯单元

》产品特点和优势

◆一体化控制              ◆安装方便              ◆成本可控              ◆维护简单

◆模块化设计              ◆调试便捷              ◆运行稳定              ◆易于普及

》产品参数

》 产品功能

◆一体化设计：包括供电系统、控制系统、通讯系统、动力系统等集于一体，安装调试方便，无障碍 安装，节省人力物力，降低了改造成本，便于大面积推广。

◆控制功能：可实现手摇控制、按键控制、触摸屏控制、远程(PC 端/移动APP) 控制及定制化控制。

◆精准控制功能：内置一体式闸位计，绝对值编码器，可实现上下限位、开度精准控制。可实现闸前 闸后水位、过闸流量联动，自动调节闸门启闭高度，实现精准控制。

◆设备保护功能：设备具备多种防护机制，包括过载保护、限位保护、断电保护、设备异常报警保护 等，确保设备正常运行。

◆监测功能：设备可监测电流、电压、限位、开度等运行状态，及时反馈及时处理设备异常。

◆通讯功能：闸门控制器及PLC 控制单元可对接多种通讯，除默认4G 全网通通讯，还可对接蓝牙、 LORA、NB、  刷卡等通讯功能。

◆控制器功能：闸门控制器接口多达6路以上，可对接水位、流量、显示、各种通讯、报警、语音等 功能，根据客户需求定制各种功能。

◆ 电源切换功能：可根据不同供电电源实现切换，从12~380V。

◆人机界面：显示屏从4.3~10寸，可实现闸门各参数的显示、控制、调试等功能，方便现场安装。

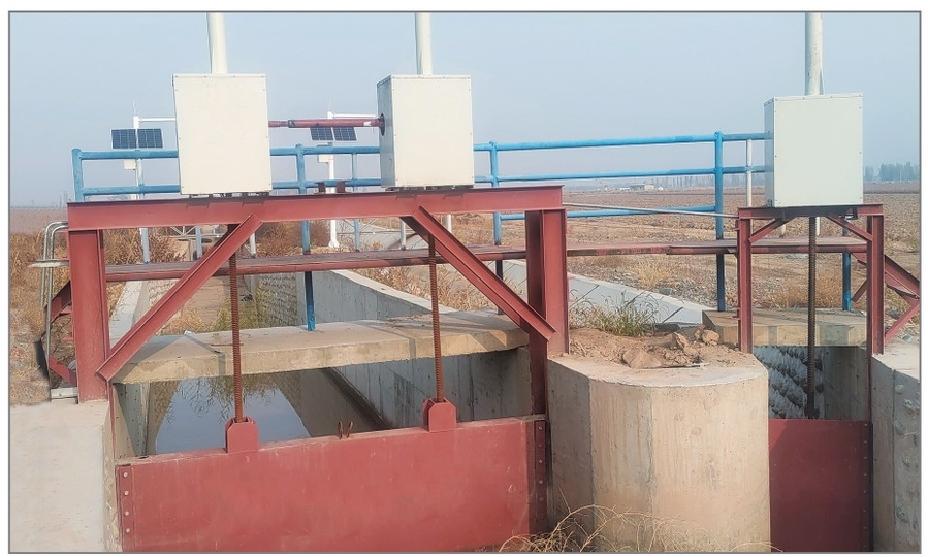

》闸门改造应用
