施工方案

SOLUTION

》 安装规范

    闸门、测流箱安装基础需水平，闸后监测以测流箱满载计量更为精准：

缓流(水位大于临界水深)需保证前二后一倍的等内径直管段；

急流(水位小于临界水深)需保证前五后三倍的等内径直管段；

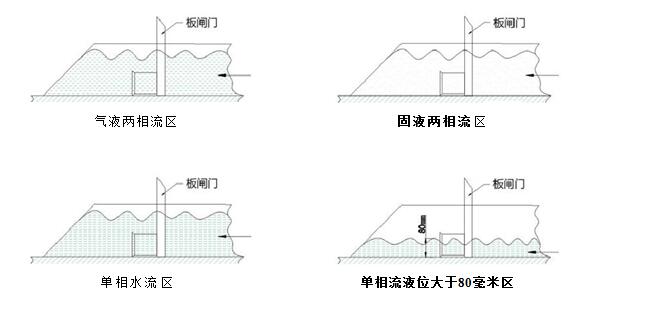

根据水流方向正确的安装闸门、测流箱，如下图所示：

》 安装类型方式

    1、自动化闸门

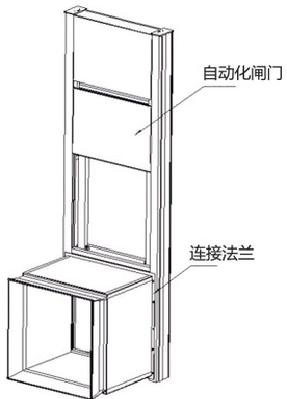

  通过法兰或者螺丝连接自动化闸门

132-5981-2999

www.hongyuanzh.cn

西安市兴庆路中段1号翠庭大厦13楼E2室

                                         法兰连接示意图

直管段为平直渠道或涵洞，坡降<100:1或为倒坡降闸门两侧安装牢固不松动测流箱满管测流更为精准。

2、节制闸安装

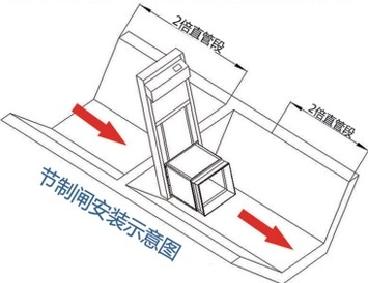

①水流方向与节制闸方向一致，节制闸前后没有急弯渠道周围或者水面没有杂物确保闸门测流箱正 常检测。

②流速范围在0.1-2m/s 范围内。

》安装注意事项

1、测流箱如与智能闸门一体安装，测流箱应安装在闸门后方，也就是出水方向。

2、测流箱最好安装在水流平缓的渠道端面，前方应建设存沙池，防止杂物堆积，测流箱应安装在( 前五后三)涵洞中，保证测流箱满流，才能保证测流准确。

如图所示：

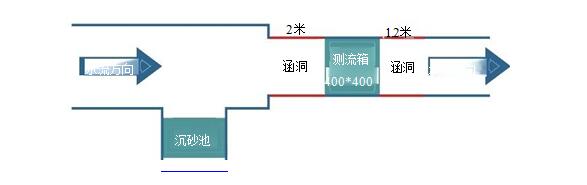

测流箱安装方式：标准方式为前10后5,为施工方便可改为前5后3(测流箱的宽度*5,测流箱的宽度 *3)mm。如400*5=2m,400*3=1.2m,尽量保持测流箱满管状态测量更精准。

注 ：红色标线位置需要铺设盖板。
